一、用途:
10-16型高压离心通风机专用于年产20000 t硫酸炉底通风及一般锻冶炉及高压强制通风,并广泛用于物料输送。可适用于输送空气及无腐蚀性、不自然、不含有粘性物质的气体。输送介质的温度,一般不超过80℃。介质中所含的尘土及硬质细颗粒不大于150mg/m3。
二、型式:
( 1)本风机为单吸入。机号有N06.8、7.1、7.4、8.1四个机号。
( 2)本风机又可制成顺时针旋转或逆时针旋转两种型式:从电动机一端正视,如叶轮按顺时针方向旋转称顺时针旋转风机,以"顺"表示;按逆时针方向旋转,称逆时针旋转风机,以"逆"表示。
(3)风机的出口位置以机壳的出口角度表示,"顺""逆"均可制成0°、90°和180°,共三种角度。
(4)风机的传动方式为D式。并制成整体结构,安装方便。

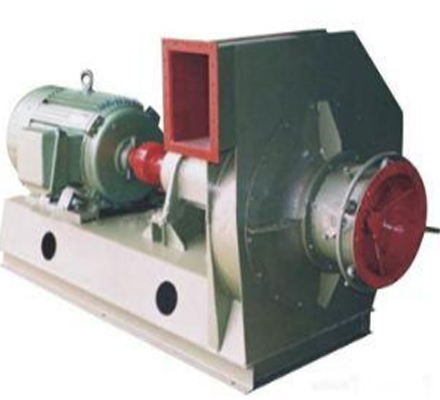

三、结构:
风机叶轮、机壳、进风口、传动组、整体支架等组成。
(1)叶轮上有长短叶片各14片,均属前向弯曲叶型。叶轮成形后经静、动平衡校正,因此运转平稳可靠。
(2)机壳用普通钢板焊接成蜗形壳整体。
(3)进风口作成收敛式流线形的整体结构用螺栓与前盖板组固定。
(4)传动组由主轴、轴承箱、联轴器等组成。主轴由高质量钢制成。轴承箱为整体结构,采用滚动轴承、滚动轴承用机械润滑。
(5)整体支架用普通钢板及型钢焊接而成。

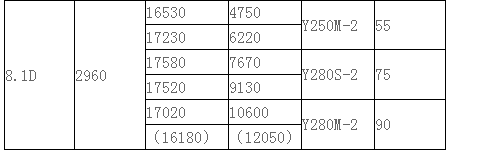

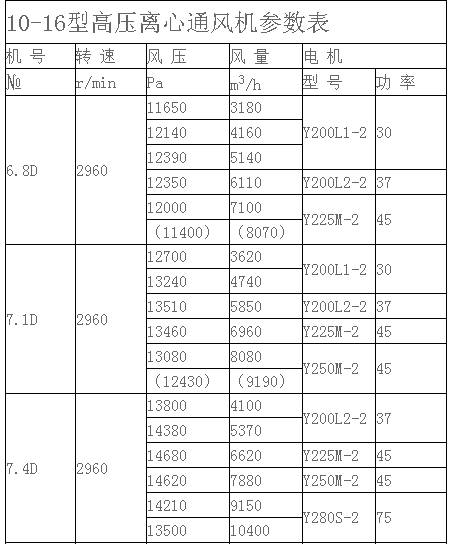

四、参数表:
