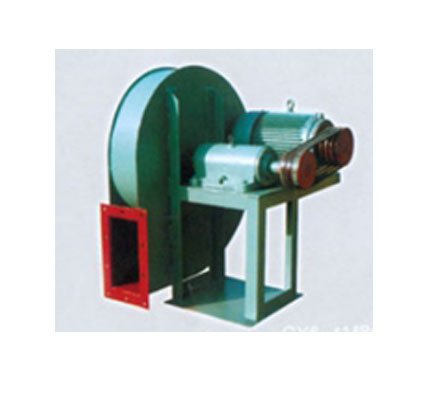

GY6-41型锅炉离心通引风机

来源:http://www.wuhcx.com/ 作者:武汉市辰鑫流体离心风机公司 发布时间:2019-01-10 16:53


  一、用途:

  GY6-41型锅炉通、引风机与工业锅炉配套使用,具有可供配置蒸发量0.5-10 t/h的各类工业锅炉的通、引风机。,是为适应燃用各种煤质并配有消除尘烟装置的工业锅炉而设计的较高全压效率高于80%的新系列低噪音锅炉鼓、引风机,凡进气条件相当,性能又相适应者均可选用。

  二、型式:

  1、通风机有№2.5-8.5共6个机号,引风机有№3.55-11.2共6个机号。

  2、从电机一端正视,叶轮顺时针旋转称为右旋风机,以“右”表示;叶轮逆时针旋转称为左旋风机,以“左”表示。

  3、风机的出负口位置,以机壳的出风口角度表示。

  4、通风机传动方式为A式传动,引风机采用C、D式传动

  5、产品全称举例如下:

  G6-41№5.4A右90°

  Y6-41№5.4C左0°

  其中G、Y分别表示锅炉通风机与锅炉引风机.

  三、结构:

  风机主要由叶轮、机壳、调风门、传动部分、进风口组成。

  (1)叶轮由数片叶片、曲线型前盘和平直后盘组成,均采用钢板制造。叶轮经过动平衡校验,空气动力性能良好、效率高、噪声低、运转平稳。

  (2)机壳均采用钢板焊接而成的蜗旋体。

  (3)一般风机都带有调风门,是用来调节风机风量大小的装置,从而使风量、风压调至锅炉运行最佳状态。

  (4)传动部分由主轴、轴承箱、联轴器或皮其中之一盘组成。主轴用优质钢精制而成,轴承为滚动轴承。轴承箱内有足够容积,以放置冷却油,并有油位批示器,以保证正常运行。

  四、参数表:
