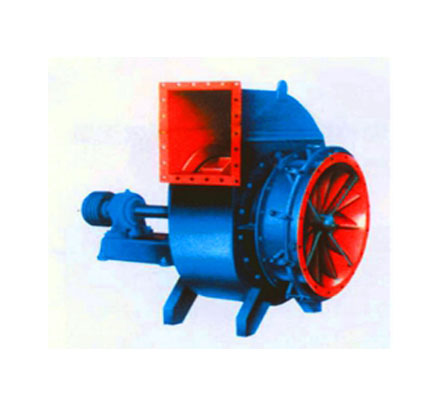

9-35 Y9-35型锅炉离心通引风机

来源:http://www.wuhcx.com/ 作者:武汉市辰鑫流体离心风机公司 发布时间:2019-01-11 09:52


  1.用途:

  9-35型单吸入锅炉离心通风机与Y9-35型单吸入及Y9-35型双吸入锅炉引风机,适用于2~240t/h蒸汽锅炉的通、引风系统。通风机的基本型号为“9-35”,引风机的基本型号为“Y9-35”。

  2.形式:

  (1)单吸入通、引风机的补充型号为“11”或“12”,双引风机的补充型号为“03”,其中第一位数字1与0代表单吸入与双吸入,第二位数字为设计顺序号。通、引风机的性能参数参看性能表。

  (2)传动方式均用联轴器与电动机联接传动,单吸入为D式,双吸入风机为F式。

  (3)从电动机方向视叶轮之回转方向,顺时针者称为顺转通风机,逆时针者称逆转通风机。

  3.结构特点:

  (1)叶轮由向前弯曲之叶片、锥形前盘和平的后盘(或中盘)焊接而成,并铆接在轴盘上,引风机因磨损较大故叶片较厚。且在后盘(或中盘)上叶片的根部焊接有补强部分,以延长使用时间。

  (2)传动部分的主轴由高质量钢制成,单吸入通、引风机和双吸入引风机均采用滚动轴承,轴承上装有温度计及油位指示器,引风机并有冷却水装置。

  (3)机壳是由钢板焊接的蜗形体,引风机的蜗形板上有一层厚的衬板,以便磨损后更换。

  (4)单吸入通、引风机在进口处装有八个花瓣式流量调节器,双吸入引风机在两侧进气箱上装有四个简单的流量调节器,来调整使用的流量。
