1.概述
GD30K2-12(T301)型轴流通风机是在FBZ-11型轴流通风机的基础上进行修改设计的。可代替CZL-11型长轴流轴流通风机。它专门用来输送各种有害气体，但温度不得超过60℃。
GD30K2-12型轴流通风机按叶轮直径可分为：№6、7、8、9、10五个机号，叶片数有四片、六片、安装角度有：15°、20°、25°、30°共四种角度。
本风机的特点是

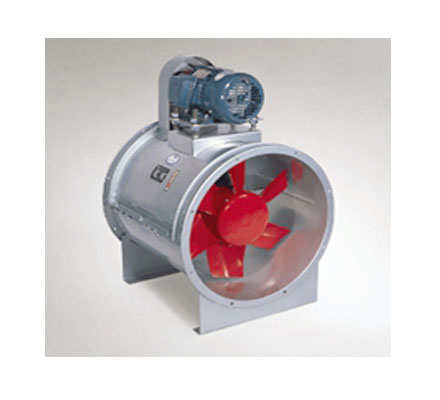

电动机装在风筒上部，三角皮带传动，有可调的电机座板支撑电动机，可适当调节中心距。传动组固定在风筒中央的密封筒内与介质隔离，因此风机得以输送潮湿及其他有害于电机之气体。本风机可通过改变转数来改变风量和风压。
本风机由一般钢材焊接制成，如果输送含有腐蚀性的、易燃、易爆、易挥发的气体时，可在订货时与我厂明确提出，以便另行考虑。
2.GD30K2-12型轴流风机尺寸
| 尺寸 | A | B | C | D | E | F | H | h | n1-φd1 | n2-φd2 | 地脚螺栓 | 重量 不含电机kg |
| 机号 | ||||||||||||
| 6 | 606 | 680 | 560 | 645 | 350 | 450 | 980 | 380 | 8-12 | 4-18 | M16×300 | 60 |
| 7 | 707 | 793 | 650 | 755 | 500 | 650 | 1150 | 447 | 12-12 | 4-18 | M16×300 | 115 |
| 8 | 808 | 894 | 750 | 855 | 600 | 750 | 1270 | 497 | 12-12 | 4-18 | M16×300 | 136 |
| 9 | 909 | 1005 | 828 | 960 | 650 | 830 | 1390 | 566 | 12-12 | 4-18 | M20×400 | 204 |
| 10 | 1010 | 1106 | 925 | 1060 | 700 | 900 | 1560 | 616 | 12-12 | 4-18 | M20×400 | 222 |
3.GD30K2-12型轴流风机性能表
| 机号 | 主轴 转速 (转/分) | 序号 | 全风压(mmHg) | 风量 (立方米/小时) | 主轴槽轮 | 电机槽轮 | 电动机 | 三角 带型号 | 叶片 角度 | |
| 型号 | 功率kw | |||||||||
| 6 | 1450 | 1 2 3 4 | 17.5 19 19.5 20 | 7800 9700 12000 13700 | 95×25-A2 95×25-A2 95×25-A3 95×25-A3 | 95×22-A2 95×22-A2 95×28-A3 95×22-A3 | Y90S-4 Y90S-4 Y100L1-4 Y100L1-4 | 1.1 1.1 2.2 2.2 | A 1245 | 15° 20° 25° 30° |
| 960 | 1 2 3 4 | 7.5 8.4 8.6 9 | 5150 6400 7800 8900 | 95×25-A2 | 95×22-A2 | Y90S-6 | 0.8 | A 1245 | 15° 20° 25° 30° | |
| 7 | 1450 | 1 2 3 4 | 24 26 26.5 28 | 12500 15000 19000 22000 | 112×30-A2 112×30-A2 112×30-A4 112×30-A4 | 112×28-A2 112×28-A2 112×32-A4 112×32-A4 | Y100L1-4 Y100L1-4 Y112M-4 Y112M-4 | 2.2 2.2 4.0 4.0 | A 1422 | 15° 20° 25° 30° |
| 960 | 1 2 3 4 | 10.5 11 11.5 12 | 8300 10000 15200 14500 | 112×30-A2 | 112×30-A2 | Y90L-6 | 1.1 | A 1422 | 15° 20° 25° 30° | |
| 8 | 1450 | 1 2 3 4 | 31.5 34 35 36.5 | 17300 22500 27000 32000 | 132×30-B3 132×30-B3 132×30-B4 132×30-B4 | 132×32-B3 132×32-B3 132×32-B3 132×32-B3 | Y132S-4 Y132S-4 Y132M-4 Y132M-4 | 5.5 5.5 7.5 7.5 | B 1651 | 15° 20° 25° 30° |
| 960 | 1 2 3 4 | 14 14.5 15 16 | 12000 15000 19000 21500 | 132×28-B2 | 132×28-B2 | Y100L-6 Y100L-6 Y112L-6 Y112M-6 | 1.5 1.5 2.2 2.2 | B 1600 | 15° 20° 25° 30° | |
| 9 | 960 | 1 2 3 4 | 17 18 19 20 | 17500 21500 27000 31000 | 142×35-B2 142×35-B2 142×35-B3 142×35-B3 | 142×28-B2 142×28-B2 142×32-B3 142×32-B3 | Y112M-6 Y112M-6 Y132M-6 Y132M1-6 | 2.2 2.2 4.0 4.0 | B 1753 | 15° 20° 25° 30° |
| 10 | 960 | 1 2 3 4 | 21 23 24 25 | 24000 30000 37000 42500 | 165×32-B2 165×32-B2 165×38-B4 165×38-B4 | 165×32-B2 165×32-B2 165×38-B2 165×38-B4 | Y133M1-6 Y132M1-6 Y160M1-6 Y160M1-6 | 4.0 4.0 7.5 7.5 | B 1956 | 15° 20° 25° 30° |
