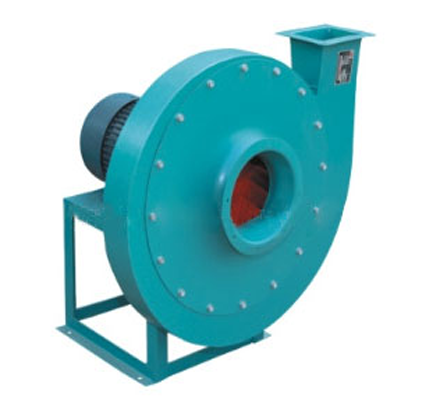

6-27型离心通风机

来源:http://www.wuhcx.com/ 作者:武汉市辰鑫流体离心风机公司 发布时间:2019-01-10 11:14


  一、概述:

  6-27型离心通风机主要特点是压力高、流量小,在风机进风口处配有滤清器,可作为高净化强制通风用。该风机具有空气动力性能良好、结构紧凑、运行可靠、安装维修方便、使用寿命长、效率高、噪声低等特点。该产品广泛应用冶金、机械、纺织、化工、建材、水电等各行业的强制通风及需高压动力源的地方。输送的介质为空气和含有微量酸性的,对人体没有伤害的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体的高温度不得超过80oC。

  二、型式和结构:

  风机制成单吸入,有顺时针和逆时针旋转二种型式。从电动机一端正视,叶轮按顺时针方向旋转称为顺时针旋转风机,以"顺"表示;叶轮按逆时针方向旋转称为逆时针旋转风机,以"逆"表示。

  该风机的出口位置,以机壳的出风口角度表示。调节范围在0°~180°之间,"顺"、"逆"均可制成0°、90°和180°三种角度。

  该风机的传动方式为电动机直联传动(A式传动)。

  该风机主要由滤清器、进风口组、前盖板组、叶轮组、机壳组、支架组、电动机等组成。

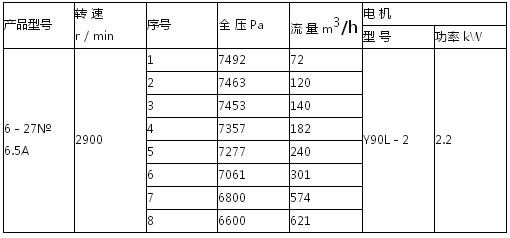

  三、参数表:

  性能表中提供的参数,若无特殊说明均按风机的标准进口状态来计算,即介质为空气,压力为101325Pa,温度为20℃,密度为1.2kg/m3,相对湿度为50%的标准状态。


  四、 安装与调试

  ⒈ 安装前,应对风机各部件进行全面检查,机件是否完整,各部联接是否紧密,叶轮与机壳的旋转方向是否一致,主要机件有无损伤,传动是否灵活等,如发现问题,应立即予以修好和调整。

  ⒉ 安装时,注意检查机壳及其它壳体内不应有掉入、遗留的工具和杂物等。在一些接合面上,为了防止生锈,减少拆装困难,应涂上一些润滑脂或机械油。风机支架底座与地基结合面,进、出风口管道联接时应调整使之自然吻合,不得强行联接,更不许将管道重量加在风机各部件上,并注意保证风机的水平位置。

  ⒊ 安装要求

  ① 按图中所示的位置与尺寸进行安装。为确保高效率,特别要保证进风口与叶轮的轴向和径向的间隙尺寸。

  ② 风机安装后,用手或杠杆试拔动叶轮,检查是否有过紧或与固定部分碰撞现象,发现过紧或碰撞之处必须调整好。

  ⒋ 风机的试运转

  全部安装完毕在总检合格后,才能进行风机试运转。为了防止电机因过载烧毁,在风机启动和试运转时,必须在无载荷(将进风阀门关闭,出风阀门稍开)的情况下进行。如情况良好,然后遂步打开阀门直至规定的工况为止。进行连续运转试验,新安装风机的试运转时间不少于2小时,修理安装的试运转时间不少于半小时,如无异常现象发生,方可正式使用。

  通风机所选用的功率,系指在特定工况下,如机械损失和应有的储备量而言。在运转过程中严格控制电流,不得超过电机额定值否则会烧毁电机。

  五、 风机的维护、保养

  为了避免由于维护不当而引起人为故障发生,预防风机及电机各方面自然故障的发生,确保风机的正常运转,充分发挥设备的效能,延长风机使用寿命,必须加强对风机的维护。

  1. 维护工作注意事项:

  (1) 只有在风机设备完全正常的情况下方可运转。

  (2) 如果风机设备在检修后开动,则应注意风机各部位是否正常。

  (3) 定期检查风机及气体输送管道内部的灰尘、污垢等杂质,并防止锈蚀。

  (4) 为了确保人身安全,风机的维护必须在停车时进行。

  2. 风机正常运转中的注意事项:

  (1) 在风机的开车、停车或运转过程中如发现不正常现象时,应立即进行检查。

  (2) 对于检查发现的小故障,应及时查明原因,设法消除或处理,如小故障不能消除,或发现大故障时,应立即停车进行检修。

  六、 风机主要故障及原因

  ⒈ 风机振动剧烈:

  (1) 机壳或进风口与叶轮摩擦;

  (2) 支架的刚度不够或不牢固;

  (3) 叶轮铆钉松动或叶轮变形;

  (4) 叶轮轴盘孔与轴配合松动;

  (5) 机壳与支架联接螺栓松动;

  (6) 风机进、出气管道的安装不良,产生共振;

  (7) 叶轮变形,叶片磨损,叶片有积灰、污垢及轴弯曲使转子产生不平衡;

  (8) 风机轴与电机轴不同心,皮带轮槽错位。

  ⒉ 电动机电流过大和温升过高:

  (1) 开车时进气管道内阀门未关严,即带负荷启动;

  (2) 流量超过规定值,或风管漏气;

  (3) 风机输入的气体密度过大或温度过低使压力过大;

  (4) 电动机输入电压过低或电源单相断电。

  七、 订货须知

  订货时须注明风机的机号、转速、流量、压力、出风口角度和旋转方向,以及电动机型号。
