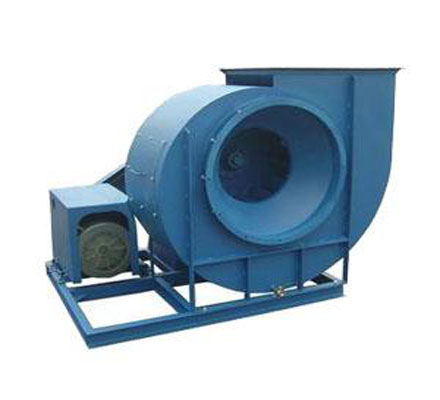

M6-29型煤粉离心通风机

来源:http://www.wuhcx.com/ 作者:武汉市辰鑫流体离心风机公司 发布时间:2019-01-11 09:56


  1.简介

  M6-29型煤粉离心通风机制成单吸入,有№12.5、13、14、15、16.5共6个型号,全部D式传动。通风机制成右旋转和左旋转两种型式。从传动组正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示;逆时针旋转称为左旋转,以“左”表示。风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。M6-29煤粉离心通风机效率高、性能曲线平坦、耐磨损、工作稳定。叶轮采用锰钢板制造,增加了耐磨涂层,延长了使用寿命。

  2.结构

  煤粉离心通风机的结构 风机主要由叶轮、机壳、进风口、传动组等组成。1.叶轮:有16片也有32片的,前向弯曲型,叶片、轮盖、轮盘全部16Mn制造,且途耐磨层,叶轮无叶扩压器,外缘周速能达到140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。2.机壳:由两部分组成,拆开后可向上吊出转子,便于检修。蜗壳板部分采用16Mn,提高耐磨性,其余部分用普通钢板焊接成蜗形壳整体。3.进风口:做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。4.传动组:有主轴、轴承箱、皮带轮等组成。主轴由高质量钢制成,制成箱整体结构。采用滚动制成,滚动制成用制成润滑脂润滑

  3.特点

  (1).在性能方面完全能够代替原来的老型风机,并且其效率达到81.2%,能大量节省电力。

  (2).对原来的材料(轮盖、轮盘、叶片)均采用了16Mn钢板,增加了耐磨涂层,延长了使用寿命。

  (3).传动部件(主轴除外)与老产品通用,基础尺寸保持与老产品一致(出风口0度除外)。

  (4).由于新风机的全压系数较大,所以其原来直径较小,圆周速度也小,因而提高了风机的工作稳定性。

  4.用途

  该风机适用于50-300MV电站锅炉制粉系统的煤粉系统的煤粉输送,也适用于其他非腐蚀性气体的输送,但介质温度不得超过250摄氏度,含尘量不超过85g/m3

  5.注意事项

  (1)风机需要按规定的程序由专业人员安装,经试车正常后方可正式投入生产。

  (2)风机起动前需要关闭风门,待达到正常转速后再慢慢打开风门,至满足需要为止,以免电机因起动电流过大发生故障。

  (3)风机运行中如发现不正常情况,应立即停机,查明原因,消除故障后方可继续运行。

  (4)风机的轴承箱均可通水冷却,水压不得超过0.4Mpa。由于各地气温不同和季节变化,通水量亦可不同,一般海水量可按0.5~1m3/h考虑,同时,注意水质情况,以免水通道内结垢堵塞,影响冷却效果。

  (5)风机的叶轮如已磨损,焊补修复后应重新作动平衡校正。

  (6)风机的轴承温度不应大于80℃。

  (7)风机应根据使用情况定期进行检查。

  (8)风机的使用转速不得超过允许的使用转速,不许使用带轮变速。

  (9)轴承用稀油润滑,建议用N-32号机械油。

  (10)正常运转时轴承箱的振动速度不超过6.3mm/s。

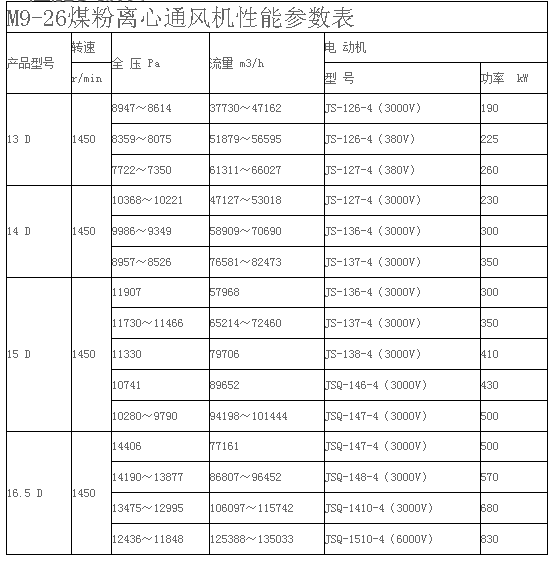

  6.性能参数表
