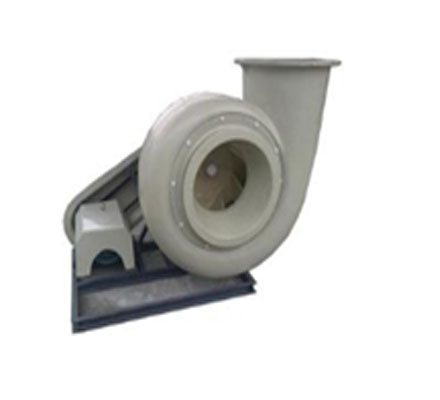

BF4-72-11玻璃钢离心风机

来源:http://www.wuhcx.com/ 作者:武汉市辰鑫流体离心风机公司 发布时间:2019-01-11 09:23


  一.风机用途

  4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自然的,对人体无害的、对钢材无腐蚀性的气体。

  B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。

  B4-72 型风机的性能与选用件及基础尺寸与4-72 型一致,可按其样本选择。该风机结构基本与4-72型相同,No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列,安装型式为B3。

  F4-72型风机采用玻璃钢质材用于输送腐蚀性气体,其性能与基础尺寸同于4-72型。

  二.风机形式

  从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示,叶轮逆时针旋转,称为左旋风机,以“左”表示。风机的出口位置,以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式,使用单位根据要求再安装成所需要的位置,订货时不需注明。NO2.8出风口位置调整范围0°~225°,间隔是22.5°。NO8~12出风口位置调整范围0°~225°,间隔是45°。NO16~20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动,NO8-12采用C、D式传动,NO16-20采用B式传动。

  三.结构特点

  4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成,NO8-20除具有上述部分外,还有传动部分等。

  1.叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成,用钢板或铸铝合金制造,并经动、静平衡校正,空气性能良好,效率高,运转平稳。

  2.机壳做成三种不同型式。NO2.8-12机壳作成整体,不能拆开,NO16-20的机壳制成三开式,除沿中分水平分为三半外,上半部再沿中间线垂直分为二半,用螺栓连接。

  3.进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

  4.传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。

  四.风机的主要技术参数
